Düz Boru Bükücü Endüstriyel Boru İmalatını Nasıl Dönüştürür?

1. Düz Boru Bükücü Tam Olarak Nedir ve Nasıl Çalışır?

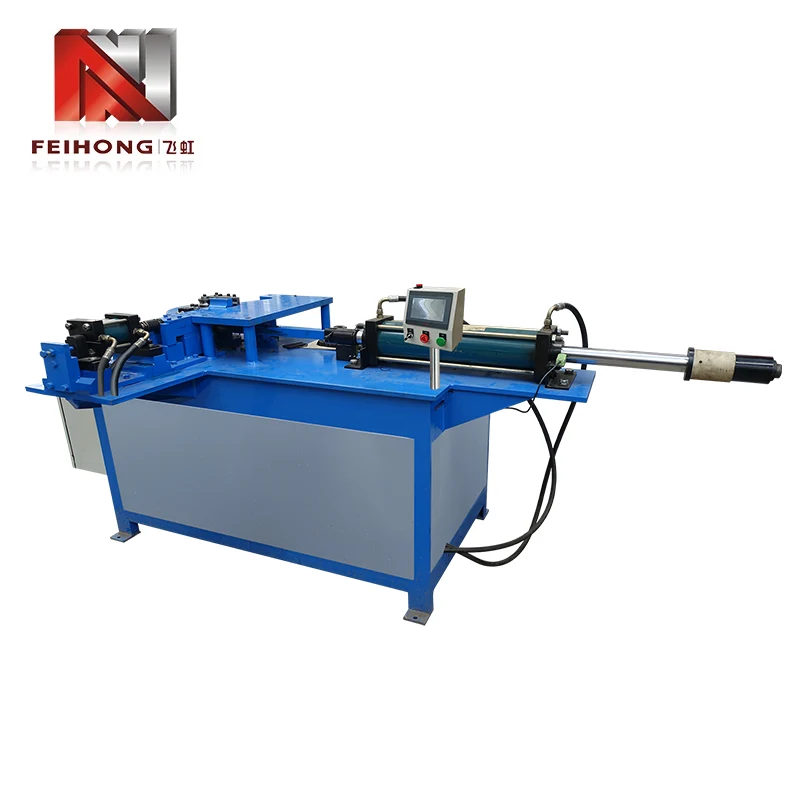

A Düz Boru Bükücükesiti çökmeden dikdörtgen, kare veya oval boruları tek bir düzlem boyunca bükmek için tasarlanmış özel bir makinedir. Dairesel profilleri korumak için mandreller ve sıyırıcı kalıplar kullanan yuvarlak boru bükme makinelerinden farklı olarak, düz boru bükme işlemi, tüpün daha geniş yüzeylerini desteklerken dar kenarların kontrollü bir şekilde deforme olmasına izin veren, dikkatli bir şekilde eşleştirilmiş takımlar gerektirir. Temel zorluk, düz bir bölümün genişliği boyunca meydana gelen diferansiyel esneme ve sıkıştırmanın yönetilmesinde yatmaktadır; iç duvar sıkışırken dış duvar uzar ve uygun destek olmazsa tüp bükülür veya kırışır.

Çalışma prensibi üç ana öğeye odaklanır: bükme kalıbı (veya formu), kelepçe kalıbı ve basınç kalıbı. Boru, kelepçe ile bükme kalıpları arasına sabitlenir, ardından bükme kalıbının yarıçapı etrafında döndürülür. Düz profiller için bükme kalıbı, borunun dış boyutlarına uygun bir oyuk içerir ve daha geniş yüzlerin içe doğru çökmesini önlemek için yanal destek sağlar. Bazı gelişmiş makinelerde ayrıca birsilecek kalıbıKırışıklığı ortadan kaldırmak için tüpün iç yarıçapı boyunca kayan vemandrel(düz bölümler için daha az yaygın olsa da) borunun içi boşsa iç boşluğu desteklemek için yerleştirilebilir. Tüm süreç tipik olarak hidrolik veya elektrikle çalıştırılır ve CNC kontrolleri hassas açı tekrarlanabilirliği ve çok adımlı bükme sekansları sağlar.

Bir varlığın tanımlayıcı özelliklerinden biriDüz Boru Bükücüsıkı toleransları korurken minimum distorsiyonla bükümler üretme yeteneğidir. Bu, aracılığıyla elde edilirkontrollü geri yaylanma telafisi—makine, malzemenin öngörülebilir bir miktarda geriye doğru gevşeyeceğini bilerek hedef açının biraz ötesinde aşırı bükülür. Modern üniteler, gerçek bükülme açılarını gerçek zamanlı olarak ölçen ve şahmerdan konumunu dinamik olarak ayarlayan sensörleri entegre ederek her parçanın ±0,5 derece dahilinde CAD modeliyle eşleşmesini sağlar. Sağlam yapı ve akıllı kontrolün birleşimi, bu ekipmanı yüksek kaliteli üretim için vazgeçilmez kılmaktadır.

2. Yassı Boru Bükme İşlemine En Çok Hangi Endüstriler Güvenmektedir?

Yassı boru bükme özel bir süreç değildir; birçok ağır sanayinin tedarik zincirlerinin içinde yer almaktadır. Aşağıdaki sektörler bağlıdırDüz Boru BükücüYuvarlak borularla elde edilemeyen yapısal ve estetik bileşenlerin üretilmesine yönelik ekipmanlar.

• Otomotiv ve Taşımacılık:Şasi çerçeveleri, takla kafesleri, koltuk yapıları ve egzoz sistemi bileşenlerinde genellikle dikdörtgen veya oval boru sistemi kullanılır. Düz bükme, tasarımcıların güç-ağırlık oranlarını en üst düzeye çıkarırken bileşenleri dar araç zarfları içinde verimli bir şekilde paketlemesine olanak tanır.
• İnşaat ve Mimarlık:Korkuluklar, merdivenler, perde duvar dikmeleri ve dekoratif metal cepheler sıklıkla bükülmüş dikdörtgen kesitlere sahiptir. Temiz, kırışıksız kıvrımların görsel çekiciliği mimari uygulamalarda çok önemlidir.
• HVAC ve Havalandırma:Kanal sistemi ve klima santrali sistemleri, sığ tavan alanlarına sığarken yüksek hava akışını korumak için düz oval borular kullanır. Bu profillerin bükülmesi, iç kesitin kısıtlanmasını önlemek için hassas kontrol gerektirir.
• Tarım Ekipmanları:Traktör devrilmeye karşı koruma yapıları (ROPS), ekipman çerçeveleri ve sulama millerinin tamamında dayanıklılık ve uygun maliyetli üretim için bükülmüş dikdörtgen boru sistemi kullanılır.
• Mobilya ve Ofis İç Mekanları:Modern masa çerçeveleri, raf sistemleri ve sergi standları, yüksek yapısal bütünlüğe sahip minimalist estetik elde etmek için bükülmüş düz boruların temiz hatlarından yararlanıyor.

Bu alanların her birinde, yassı boru bükücü, mühendislerin kaynaklı bağlantıları daha güçlü, daha hafif ve görsel olarak daha çekici sürekli bükülmüş bölümlerle değiştirmesine olanak tanıyarak tasarım özgürlüğü sağlayan bir işlev görüyor. Ekipmanın çok yönlülüğü, küçük ölçekli atölyelerin bile bu zorlu pazarlar için profesyonel kalitede bileşenler üretebileceği anlamına gelir.

3. Bugün Mevcut Olan Başlıca Düz Boru Bükme Makinaları Türleri Nelerdir?

Düz boru bükme makineleri çalıştırma yöntemlerine, kontrol sistemlerine ve takım konfigürasyonlarına göre kategorize edilir. Doğru tipin seçilmesi üretim hacmine, malzeme tipine ve büküm karmaşıklığına bağlıdır. Aşağıda en yaygın varyantların karşılaştırmalı bir özeti bulunmaktadır.

Manuel bükücülerDüşük maliyeti ve basitliği nedeniyle bakım departmanları ve eğitim kurumları tarafından tercih edilmektedir.Hidrolik makinelerİyi bir güç ve uygun fiyat dengesi sunarak onları birçok imalat atölyesinin beygir gücü haline getiriyor.CNC döner çekmeli bükücülerYüzlerce programı saklama ve malzeme değişikliklerini otomatik olarak telafi etme yeteneği ile son teknolojiyi temsil eder.Sıkıştırma bükücüler, daha az hassas olmakla birlikte, ince duvarlı tüplerde seri üretimde basit bükümler için son derece hızlı ve ekonomiktir.

Bu dört kategorinin ötesinde, hidrolik gücü CNC kontrolüyle birleştiren ve her iki dünyanın da en iyisini sunan hibrit makineler de vardır. Bir tip seçerken, yalnızca mevcut iş yükünü değil aynı zamanda gelecekte daha karmaşık geometrilere genişleme potansiyelini de dikkate almak önemlidir.

4. Malzeme Seçimi Büküm İşlemini Nasıl Etkiler?

Borunun malzemesi tartışmasız bükülme kalitesini etkileyen en kritik faktördür. Farklı alaşımlar, farklı derecelerde süneklik, geri esneme ve işlenerek sertleşme sergiler; bunların tümü bükme kurulumunda dikkate alınmalıdır. Aşağıda yaygın olarak kullanılan malzemelerin ve bükülme özelliklerinin bir dökümü bulunmaktadır.

Yumuşak Çelik

En bağışlayıcı malzeme; iyi süneklik ve öngörülebilir geri yaylanma sunar. Özel önlemler gerektirmeyen genel amaçlı bükme işlemlerinin çoğu için uygundur.

Yüksek Mukavemetli Düşük Alaşımlı (HSLA) Çelik

Daha yüksek bükülme kuvvetleri gerektirir ve daha fazla geri esneme sergiler. Açı doğruluğunu korumak için CNC dengelemesi şiddetle tavsiye edilir.

Paslanmaz Çelik (Östenitik)

İş parçası hızla sertleşir ve bükülme yarıçapı çok darsa çatlamaya yol açabilir. Sürtünmeyi azaltmak için daha yavaş şahmerdan hızları, yeterli yağlama ve cilalı aletler kullanın.

Alüminyum Alaşımları (5xxx, 6xxx)

Hafiftir ve korozyona dayanıklıdır ancak kırışmaya ve çatlamaya eğilimlidir. Daha büyük bükülme yarıçapları (3‑5× boru genişliği) ve dikkatli açıklık ayarları önemlidir.

Bakır ve Pirinç

Oldukça esnektir ve bükülmesi kolaydır, ancak yumuşak yüzeyler kolayca bozulur. İnce işlenmiş kalıplar ve uygun açıklık, aşınmayı ve yüzey kusurlarını önler.

Alaşımın yanı sıra duvar kalınlığı da hayati bir rol oynar. Daha kalın duvarlar çökmeye karşı daha fazla direnç sağlar ancak daha yüksek tonaj gerektirir. İnce duvarlı borular iç yarıçapta bükülmeye karşı hassastır ve dahili mandreller veya özel silici kalıplar gerektirebilir. Genel bir kural, iç destek olmadan güvenilir bir bükme elde etmek için duvar kalınlığının boru genişliğinin en az %5'i olması gerektiğidir.

5. Düz Boru Bükücü Seçerken Hangi Temel Özellikleri Değerlendirmelisiniz?

Doğru makineyi seçmek, maksimum boru boyutunu eşleştirmekten daha fazlasını gerektirir. Kapsamlı bir değerlendirme, her biri performansı ve uzun ömürlülüğü doğrudan etkileyen aşağıdaki parametreleri kapsamalıdır.

1. Maksimum Bükme Kapasitesi:Bu, makinenin kaldırabileceği boru genişliğini, yüksekliğini ve duvar kalınlığını içerir. Malzeme değişikliklerini ve öngörülemeyen talepleri hesaba katmak için her zaman beklenen en büyük parçanızdan en az %20 daha yüksek kapasiteye sahip bir makine seçin.
2. Minimum Bükülme Yarıçapı:Tüp genişliğinin katı olarak ifade edilir (örn. 2×W). Daha dar yarıçaplar, daha gelişmiş takımlar ve daha yüksek makine sertliği gerektirir. Çoğu uygulama için 3×W yarıçapı güvenli bir başlangıç ​​noktasıdır.
3. Bükme Açısı Aralığı:Çoğu makine 0° ila 180° arasında bükebilir, ancak bazı özel üniteler aşırı bükme uygulamaları için 220°'ye kadar bükme olanağı sunar. Makinenin, alet müdahalesi olmadan ihtiyacınız olan açıları elde edebildiğinden emin olun.
4. Çevrim Hızı:Bükme başına saniye cinsinden ölçülen bu, üretim verimini etkiler. Hidrolik makineler genellikle 5-15 saniyede döngü yaparken, servo-elektrik üniteler küçük bölümler için 2-5 saniyeye ulaşabilir.
5. Kontrol Sistemi:Temel PLC ile dokunmatik ekran programlamalı tam CNC karşılaştırması. CNC daha fazla esneklik sunar ancak daha yüksek bir başlangıç ​​maliyeti ve daha dik bir öğrenme eğrisi ile birlikte gelir.
6. Takım Uyumluluğu:Makinenin endüstri standardında takımlar mı yoksa özel tasarımlar mı kullandığını kontrol edin. Standartlaştırılmış takımlar, yedek kalıpların teslimat sürelerini ve maliyetlerini azaltır.
7. Güç Gereksinimleri:Hidrolik makineler özel bir güç ünitesine (genellikle 15‑75 kW) ihtiyaç duyarken elektrikli makineler standart 3 fazlı kaynaklarla çalışır. Tesisinizin elektrik altyapısını düşünün.

İyi seçilmiş bir makine yalnızca mevcut üretim ihtiyaçlarını karşılamakla kalmayacak, aynı zamanda parça karmaşıklığı ve malzeme çeşitliliği açısından gelecekteki büyümeyi de karşılayacaktır. Seçilen ekipmanın operasyonel gerçeklerle uyumlu olmasını sağlamak için hem üretim mühendislerini hem de bakım personelini seçim sürecine dahil etmek akıllıca olacaktır.

6. En Yaygın Yassı Boru Bükme Hataları Nelerdir ve Nasıl Önlenebilir?

Yüksek kaliteli bir düz boru bükücüde bile yanlış kurulum, aşınmış takımlar veya malzeme tutarsızlıkları nedeniyle kusurlar ortaya çıkabilir. Bu arıza modlarını anlamak, önlemeye yönelik ilk adımdır. Aşağıda en sık karşılaşılan sorunlar ve bunların çözümleri yer almaktadır.

• İç Yarıçapta Kırışma:İç duvar, malzemenin sığabileceğinden daha hızlı sıkıştığında meydana gelir. Yetersiz silici kalıp basıncından veya duvar kalınlığına göre çok dar olan bükülme yarıçapından kaynaklanır.Önleme:Silecek kalıbı kuvvetini artırın, daha büyük bir yarıçap kullanın veya iç duvarı desteklemek için bir mandrel ekleyin.
• Kesitsel Çökme (Düzleşme):Borunun geniş yüzleri içe doğru çökerek yapısal bütünlüğünü kaybeder. İnce duvarlı borularda veya bükme kalıbının yeterli yanal destek sağlamadığı durumlarda yaygındır.Önleme:Borunun dış boyutlarına daha yakın bir kalıp kullanın ve bükme sırasında aktif olarak dış duvarı iten bir basınçlı kalıp düşünün.
• Geri Yaylanma Varyasyonu:Tutarsız geri yaylanma, özellikle yüksek mukavemetli çeliklerin veya alüminyumun bükülmesinde parçaların hedef açıyı karşılamamasına neden olur.Önleme:Gerçek zamanlı açı geri bildirimi ile CNC aşırı bükme uygulayın. Ayrıca malzemenin tutarlı mekanik özelliklere sahip tek bir partiden geldiğinden emin olun.
• Yüzey Çizikleri ve Yaralanmalar:Boru bükme kalıbına veya siliciye doğru kaydığında çizikler meydana gelir. Parçalanma özellikle alüminyum ve paslanmaz çelikte problemlidir.Önleme:Cilalı aletler kullanın, uygun yağlayıcı uygulayın ve sürtünmeyi azaltmak için uygun açıklığı koruyun.
• Düzlemde Bükülme veya Geri Yaylanma:Boru bükme düzleminin dışına doğru hafifçe dönebilir ve bu da parçanın bükülmesine neden olabilir. Bunun nedeni genellikle eşit olmayan sıkma basıncı veya yanlış hizalanmış takımlardır.Önleme:Kelepçe kalıbı hizalamasını kontrol edin ve borunun her bükmeden önce düzgün bir şekilde oturduğundan emin olun.

Takımların düzenli olarak incelenmesi ve makinenin açı sensörlerinin periyodik kalibrasyonu, bu sorunların çoğunu parçaların hurdaya çıkmasından önce tespit edebilir. Her başarılı kurulum için parametrelerin belgelenmesi, gelecekteki çalıştırmalarda sorun gidermeye de yardımcı olur.

7. Uzun Süreli Güvenilirlik İçin Düz Boru Bükücünün Bakımı Nasıl Yapılmalıdır?

Düz boru bükücünün doğruluğunu ve ömrünü korumak için uygun bakım şarttır. Proaktif bir rejim yalnızca arıza süresini azaltmakla kalmaz, aynı zamanda tutarlı bükme kalitesi sağlar. Çoğu hidrolik ve CNC makinesi için aşağıdaki adım adım yaklaşım önerilir.

1. Günlük görsel inceleme:Hidrolik sıvı sızıntılarını, gevşek cıvataları ve sıkıştırma ve bükme kalıplarında aşınma belirtileri olup olmadığını kontrol edin. Çalışma alanını temizleyin ve metal talaşlarını veya kalıntıları giderin.
2. Hareketli parçaların yağlanması:Üreticinin belirttiği gres veya yağı tüm pivot noktalarına, kızaklara ve bükme kalıbı miline uygulayın. Aşırı yağlama kir çekebileceğinden yalnızca önerilen miktarda kullanın.
3. Hidrolik sıvı bakımı:Sıvı seviyelerini izleyin ve filtreyi kılavuzda belirtilen aralıklarla değiştirin. Kirlenmiş sıvı, valf ve pompa arızasının önde gelen nedenidir.
4. Açı sensörlerinin kalibrasyonu:Makinenin bükülme açısının doğruluğunu doğrulamak için hassas bir iletki veya dijital açı ölçer kullanın. Sapmalar ±0,3°'yi aşarsa yeniden kalibre edin.
5. Silecek ve basınç kalıplarının muayenesi:Çizilme veya deformasyon olup olmadığını kontrol edin. Kırışmayı ve yüzey hasarını önlemek için aşınmış kalıplar yeniden taşlanmalı veya değiştirilmelidir.
6. Elektrik sistemi kontrolü:CNC makineleri için tüm kabloların sağlam olduğundan, acil durdurmaların doğru şekilde çalıştığından ve kontrol panelinde herhangi bir hata kodu görüntülenmediğinden emin olun.
7. Yıllık kapsamlı hizmet:Hidrolik silindir contaları, pompa aşınması ve yazılım güncellemeleri de dahil olmak üzere tam bir revizyon gerçekleştirmesi için sertifikalı bir teknisyenle iletişime geçin.

Yağ değişimleri, kalıp değişimleri ve kalibrasyonlar da dahil olmak üzere tüm bakım faaliyetlerinin ayrıntılı bir kaydının tutulması, aşınma modellerinin tahmin edilmesine ve arıza sürelerinin verimli bir şekilde planlanmasına yardımcı olur. Bakımı iyi yapılmış bir düz boru bükme makinesi, onlarca yıl boyunca güvenilir hizmet sunabilir.

8. Yassı Boru Bükme Teknolojisinin Geleceğinde Neler Var?

Yassı boru bükmenin evrimi, daha fazla verimlilik, hassasiyet ve sürdürülebilirlik talebine dayanmaktadır. Endüstri 4.0 kavramları, bükme makinelerine giderek daha fazla entegre ediliyor ve gerçek zamanlı veri toplama ve tahmine dayalı bakım sağlıyor. Takıma gömülü sensörler, aşınmayı ve kuvvet değişimlerini izleyerek, bilgileri otomatik olarak optimum bükme parametreleri önerebilen merkezi bir sisteme geri besler.

Ortaya çıkan bir diğer trend iseservo elektrikli sürücülergeleneksel hidrolik yerine. Bu sistemler daha az enerji tüketir, daha az gürültü üretir ve daha yüksek konumlandırma doğruluğu sunar. Karbon ayak izini azaltmayı amaçlayan üreticiler için özellikle caziptirler. Ayrıca,katmanlı imalattakım tasarımını etkilemeye başlıyor; uyumlu soğutma kanallarına sahip 3D baskılı kalıplar, yüksek hızlı bükme sırasında termal yönetimi iyileştirebilir.

Yapay zeka aynı zamanda büküm sıralamasına da giriyor. Yapay zeka algoritmaları, geri esnemeyi benzeri görülmemiş bir doğrulukla tahmin etmek için her bir tüp partisinin malzeme özelliklerini ve geçmişini analiz edebilir, böylece hurda oranlarını ve kurulum süresini azaltabilir. Üstelik,işbirlikçi robotlar(cobot'lar), yükleme ve boşaltmayı otomatikleştirmek için düz boru bükücülerle eşleştiriliyor ve bu da insan operatörlerin kalite kontrol ve süreç optimizasyonuna odaklanmasına olanak tanıyor.

Sektör ilerledikçedijital ikizler—Fiziksel bükme hücresinin sanal kopyaları—mühendisler, tek bir boru bükülmeden önce tüm üretim sürecini simüle edebilecek. Bu yetenek, tasarımdan bitmiş parçaya kadar geçen süreyi önemli ölçüde kısaltacak ve özel imalatı neredeyse seri üretim kadar verimli hale getirecek. Yassı boru bükmenin geleceği şüphesiz akıllı, bağlantılı ve giderek daha otonom hale geliyor.
