Boru Besleyici Neden Otomatik Boru Üretim Hatlarının Tartışmasız Sağlayıcısıdır?

1. Boru Besleyicinin ve Modern İmalattaki Rolünün Tanımlanması

The Boru Besleyicibakır borular, demir borular, alüminyum borular ve paslanmaz çelik borular gibi boru şeklindeki malzemeleri kesme makineleri, şekillendirme presleri ve kaynak ekipmanı dahil olmak üzere sonraki işleme makinelerine otomatik veya yarı otomatik olarak iletmek için tasarlanmış özel bir ekipman parçasıdır. Boru besleyici, özünde, hammadde depolama ile üretim süreci arasında kritik bir arayüz görevi görerek, sürekli, verimli üretim akışını sürdürmek için tüplerin işleme ekipmanına doğru yönlendirme, aralık ve hızda sunulmasını sağlar.

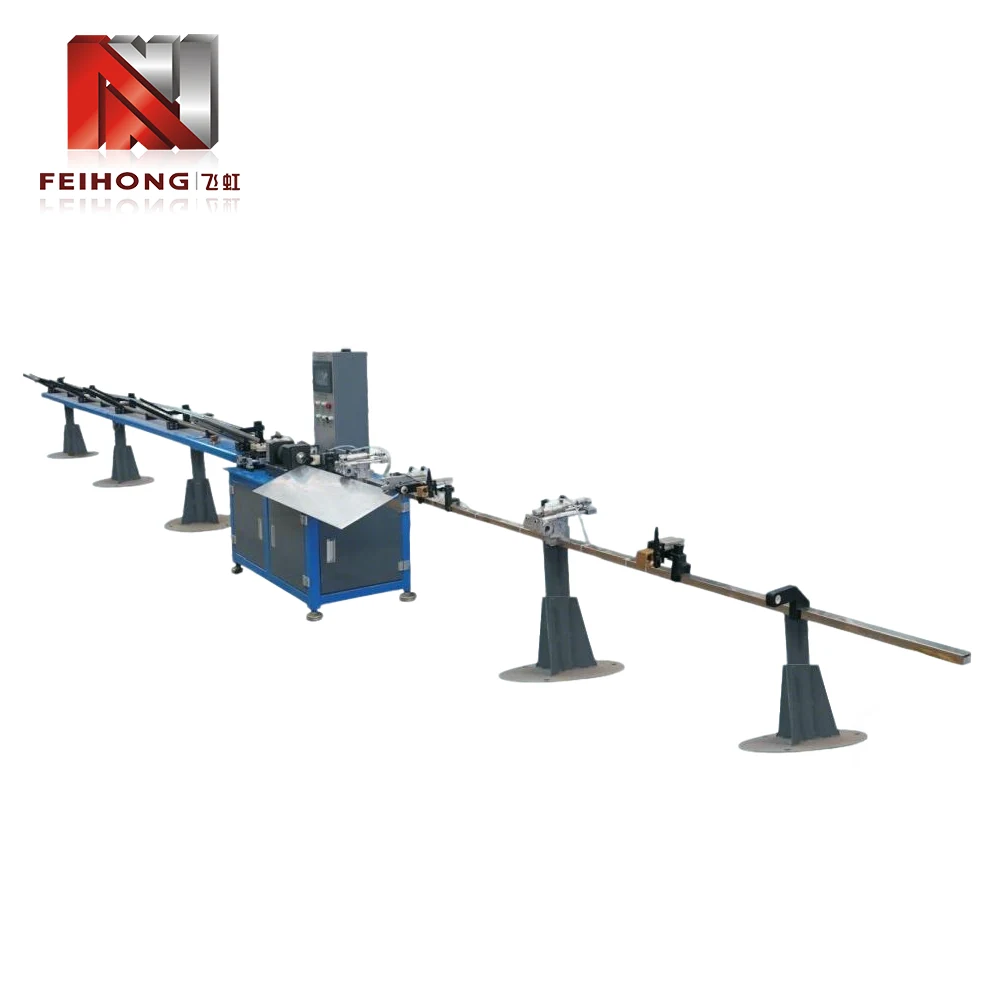

Modern bir üretim ortamında yüksek hızlı bir kesme makinesiyle entegre edilmiş tam otomatik bir boru besleyici.

Geleneksel üretim ortamlarında boru besleme manuel bir işlemdi: operatörler tek tek tüpleri alıyor, bunları kesme veya işleme makinesine konumlandırıyor ve bitmiş parçaları çıkarıyordu. Bu yaklaşım yalnızca emek yoğun olmakla kalmıyordu, aynı zamanda üretim hızı ve kalitesinde de önemli değişkenliklere yol açıyordu. Boru besleyici, malzeme taşıma sürecini otomatikleştirerek bu verimsizlikleri ortadan kaldırır, minimum insan müdahalesiyle yüksek hacimli üretimi destekleyen tutarlı, tekrarlanabilir beslemeyi mümkün kılar.

Boru besleyicinin önemi, basit iş gücü tasarrufunun çok ötesindedir. Tam zamanında üretim ve yalın üretim ilkelerinin hakim olduğu modern üretimde, malzemenin işleme ekipmanına istikrarlı ve kesintisiz akışını sürdürme yeteneği, optimum üretim hacmine ulaşmak için çok önemlidir. Boru besleyici bunu mekanik hassasiyet, elektronik kontrol ve akıllı algılamanın bir kombinasyonu yoluyla elde eder ve bu da onu birçok endüstrideki otomatik boru işleme hatlarının temel taşı haline getirir.

2. Boru Besleme Ekipmanlarının Teknolojik Gelişimi

Manuel boru taşıma işleminden günümüzün gelişmiş boru besleyicilerine kadar olan yolculuk, endüstriyel otomasyonun daha geniş yörüngesini yansıtıyor. Bu evrimi anlamak, modern boru besleme sistemlerinin yeteneklerinin takdir edilmesi için gerekli bağlamı sağlar.

2.1 Manuel Boru Taşıma Çağı

Boru ve boru işlemenin ilk günlerinde tüm malzeme elleçleme işlemi elle yapılıyordu. İşçiler boruları depolama raflarından tek tek alıp kesme veya şekillendirme makinelerine taşıyor ve manuel olarak işleme ekipmanına besliyorlardı. Bu yaklaşım doğası gereği insan faktörleriyle sınırlıydı: yorgunluk, tutarsızlık ve uzun vardiyalar boyunca sabit ilerleme hızını sürdürememe. Üstelik elle taşıma, özellikle ağır veya keskin kenarlı borularla çalışırken önemli güvenlik riskleri oluşturuyordu.

2.2 Mekanize Yemleme Sistemlerinin Tanıtımı

İlk mekanize besleme sistemleri 20. yüzyılın ortalarında ortaya çıktı; genellikle basit makaralı konveyörler veya boruları bir üretim hattı boyunca hareket ettirmek için zincir tahrikli mekanizmalar kullanılıyordu. Bu ilk sistemler manuel çabayı bir miktar azalttı ancak yine de yükleme ve konumlandırma için operatörün müdahalesini gerektiriyordu. Besleme uzunluğu ve zamanlaması üzerinde hassas kontrolden yoksundular, bu da yüksek hassasiyetli uygulamalardaki etkinliklerini sınırlıyordu.

2.3 Bilgisayar Kontrollü Boru Besleyicilerin Yükselişi

1980'lerde ve 1990'larda programlanabilir mantık kontrolörlerinin (PLC'ler) ve servo motor teknolojisinin ortaya çıkışıyla birlikte boru besleyiciler çarpıcı bir dönüşüm geçirdi. Bilgisayar kontrollü sistemler, besleme uzunluğunu, hızını ve ivmesini hassas bir şekilde düzenleyerek kesme veya şekillendirme işlemleri için tüplerin tutarlı bir şekilde yerleştirilmesini sağlayabilir. İnsan-makine arayüzlerinin (HMI'lar) entegrasyonu, operatörlerin parametreleri kolayca ayarlamasına ve performansı izlemesine olanak tanıyarak kurulum süresini kısalttı ve genel ekipman verimliliğini artırdı.

2.4 Modern Boru Besleyici: Zeka ve Bağlantı

Günümüzün boru besleyicileri, fabrika çapındaki otomasyon sistemleriyle entegrasyon için sensörler, veri kaydı ve iletişim protokolleri içeren son derece gelişmiş cihazlardır. Modern boru besleyiciler, boru çapı, duvar kalınlığı ve malzeme bileşimindeki değişikliklere otomatik olarak uyum sağlayarak değişen koşullar altında optimum besleme performansı sağlar. Ayrıca, operatörleri arıza süresine yol açmadan önce olası sorunlara karşı uyaran öngörücü bakım yeteneklerine de sahiptirler.

Bu evrim, boru besleyiciyi gelişmiş üretimin kritik bir kolaylaştırıcısı haline getirerek şirketlerin daha yüksek üretim oranlarına, gelişmiş kaliteye ve müşteri taleplerine yanıt vermede daha fazla esnekliğe ulaşmalarına olanak tanıdı.

3. Temel Bileşenler ve Çalışma Prensipleri

Bir boru besleyicinin iç mimarisini anlamak, belirli bir uygulama için doğru ekipmanın seçilmesi ve etkili bakım ve sorun giderme açısından çok önemlidir. Tasarımlar üreticiler arasında farklılık gösterse de çoğu boru besleyici ortak bir çekirdek bileşen setini paylaşır.

3.1 Yükleme Mekanizması

Yükleme mekanizması, ham tüplerin bir depolama rafından veya konveyörden alınmasından ve bunların besleme sistemine sunulmasından sorumludur. Tasarıma bağlı olarak yükleme manuel, yarı otomatik veya tam otomatik olabilir. Otomatik yükleme sistemleri genellikle bir tüp demetini kaldıran ve bunların ayrı ayrı bir besleme hattına yuvarlanmasına olanak tanıyan bir kaldırma cihazı kullanır.

3.2 Besleme Tahrik Sistemi

Besleme tahrik sistemi boruyu işleme istasyonuna doğru ileri doğru hareket ettirir. Bu, tipik olarak, bir servo motor tarafından tahrik edilen bir dizi elektrikli silindiri veya bir kıstırma silindiri düzenlemesini içerir. Servo motor, besleme hızı ve uzunluğu üzerinde hassas kontrol sağlayarak boru besleyicinin değişen tüp çaplarına ve işleme gereksinimlerine uyum sağlamasına olanak tanır.

3.3 Kılavuz ve Hizalama Bileşenleri

Borunun işleme makinesine doğru şekilde girdiğinden emin olmak için boru besleyicide kılavuz makaralar, yan hizalama plakaları ve düzeltme aygıtları bulunur. Bu bileşenler, işleme hatalarına yol açabilecek eğrilmeyi, bükülmeyi veya yanlış hizalamayı önler.

3.4 Kontrol Sistemi

Modern boru besleyicileri programlanabilir bir mantık denetleyicisi (PLC) ve kullanıcı dostu bir HMI dokunmatik ekranıyla donatılmıştır. Kontrol sistemi besleme parametrelerini yönetir, sensörleri izler ve yukarı ve aşağı yöndeki ekipmanlarla iletişim kurar. Birçok sistem aynı zamanda merkezi üretim yönetimi için uzaktan izleme yetenekleri de içerir.

3.5 Sensörler ve Geri Bildirim Cihazları

Yakınlık anahtarları, fotoelektrik sensörler ve kodlayıcılar dahil olmak üzere bir dizi sensör, tüp konumu, besleme uzunluğu ve sistem durumu hakkında gerçek zamanlı geri bildirim sağlar. Bu geri bildirim, kapalı döngü kontrolünü mümkün kılarak tutarlı besleme doğruluğunu ve anormalliklerin erken tespitini sağlar.

Bu bileşenler bir arada, çok çeşitli boru boyutları ve malzemelerini işleyebilen ve aynı zamanda yüksek düzeyde hassasiyet ve güvenilirliği koruyan sağlam bir sistem oluşturur.

4. Tam Otomatik ve Yarı Otomatik Boru Besleyiciler

Boru besleyicileri genel olarak iki türe ayrılır: tam otomatik ve yarı otomatik. Bu konfigürasyonlar arasındaki seçim, üretim hacmine, iş gücü kullanılabilirliğine ve bütçe hususlarına bağlıdır.

4.1 Tam Otomatik Boru Besleyiciler

Tam otomatik boru besleyiciler minimum düzeyde operatör müdahalesi gerektirir. Bir şarjörden veya paketten otomatik yükleme, tek tek tüplerin sürekli beslenmesi ve bitmiş parçaların otomatik olarak çıkarılması özelliklerine sahiptirler. Bu sistemler, tutarlılık ve hızın çok önemli olduğu yüksek hacimli üretim ortamları için idealdir. Operatörün rolü, sistemi izlemek, HMI aracılığıyla parametreleri ayarlamak ve hammadde tedarikini yenilemek ile sınırlıdır.

Gelişmiş tam otomatik besleyiciler aynı zamanda pah kırma makineleri, diş açma üniteleri ve kaynak istasyonları gibi sonraki ekipmanlarla da entegre olarak tam otomatik bir üretim hücresi oluşturabilir.

4.2 Yarı Otomatik Boru Besleyiciler

Yarı otomatik boru besleyiciler, bir operatörün her tüpü manuel olarak besleme mekanizmasına yüklemesini gerektirir. Besleyici daha sonra tüpün hassas konumlandırılmasını ve işleme istasyonuna ilerletilmesini üstlenir. Bu tip besleyici, düşük hacimli üretim için veya tüplerin farklı uzunluklarda veya boyutlarda olduğu ve otomatikleştirilmesi zor olan uygulamalar için uygundur. Yarı otomatik besleyiciler genellikle tam otomatik ünitelere göre daha ekonomiktir ve bakımı daha kolaydır.

4.3 Yeteneklerin Karşılaştırılması

Aşağıdaki tabloda iki tür arasındaki temel farklar özetlenmektedir:

Her iki türün de modern üretimde yeri vardır ve karar genellikle üretim gereksinimlerinin ve operasyonel verimliliğin geri dönüşünün dikkatli bir analizine bağlıdır.

5. Malzeme Uyumluluğu ve Uygulama Kapsamı

The Boru BesleyiciGeniş bir yelpazedeki boru şeklindeki malzemeleri işlemek üzere tasarlanmıştır ve bu da onu birçok endüstride çok yönlü hale getirir.

5.1 Malzeme Türleri

Boru besleyicileri yaygın olarak aşağıdakilerle kullanılır:

• Bakır borular:HVAC, sıhhi tesisat ve soğutma sistemlerinde kullanılır
• Çelik borular (karbon, paslanmaz, galvanizli):İnşaat, otomotiv egzoz sistemleri ve yapısal uygulamalarda kullanılır
• Alüminyum borular:Havacılıkta, otomotiv ısı eşanjörlerinde ve hafif yapılarda kullanılır
• Plastik ve kompozit tüpler:Kimyasal işleme ve telekomünikasyonda kullanılır
• Alaşımlı borular:Yüksek sıcaklık ve yüksek basınç uygulamalarında kullanılır

Boru besleyici, işlenen belirli malzemenin yüzey kalitesine, sertliğine ve ağırlığına uyum sağlamak için uygun kavrama ve kılavuz bileşenlerle donatılmalıdır.

5.2 Boru Çapı ve Uzunluk Aralıkları

Modern boru besleyiciler, küçük çaplı borulardan (6 mm) büyük çaplı borulara (150 mm'ye kadar veya daha fazla) kadar değişen yeteneklere sahip çeşitli boyutlarda mevcuttur. Besleme uzunluğu da ayarlanabilir, bazı sistemler 10 metreyi aşan uzunlukları besleme kapasitesine sahiptir.

5.3 Temel Uygulama Endüstrileri

Boru besleyicilerin çok yönlülüğü onları aşağıdaki sektörlerde vazgeçilmez kılmaktadır:

• Otomotiv:Egzoz boruları, fren hatları, yakıt hatları ve yapısal boruların üretimi
• HVAC ve Soğutma:Isı eşanjörleri, kondenser serpantinleri ve soğutucu akışkan hatlarının imalatı
• İnşaat ve Altyapı:İskele, korkuluk ve yapısal desteklerin imalatı
• Havacılık:Hidrolik boruların, yakıt hatlarının ve yapısal bileşenlerin üretimi
• Yenilenebilir Enerji:Güneş paneli çerçeveleri, rüzgar türbini yapısal parçaları ve jeotermal boruların imalatı

Her endüstri, otomotiv hatları için yüksek hızlı çalışma veya havacılık uygulamaları için aşırı hassasiyet gibi boru besleyiciden özel talepler getirir. Modern boru besleyicilerin modüler tasarımı, bunların bu değişen gereksinimlere göre özelleştirilebilmesine olanak tanır.

6. Kesme ve Şekillendirme Sistemleriyle Entegrasyon

Bir boru besleyici nadiren tek başına çalışır; tipik olarak kesme, şekillendirme, pah kırma veya kaynak ekipmanı içeren bir üretim hattının parçasıdır. Kusursuz malzeme akışı sağlamak ve genel verimliliği en üst düzeye çıkarmak için doğru entegrasyon çok önemlidir.

6.1 Kesim Makinaları ile Senkronizasyon

Tipik bir kesme hattında, boru besleyici boruyu önceden belirlenmiş bir uzunluğa kadar ilerletir, ardından kesme makinesi (genellikle yüksek hızlı daire testere veya lazer kesici) kesimi gerçekleştirirken duraklar. Besleyici daha sonra bir sonraki segmente ilerler. Bu senkronize işlem, besleyici kontrolörü ile kesme makinesinin kontrol sistemi arasında, genellikle Profinet veya EtherCAT gibi bir fieldbus arayüzü aracılığıyla hassas iletişim gerektirir.

6.2 Şekillendirme ve Son İşlem Ekipmanları ile Koordinasyon

Boru bükme, havşa açma veya diş açma gerektiren uygulamalar için boru besleyicinin boruyu şekillendirme istasyonuna doğru yönde ve doğru zamanda teslim etmesi gerekir. Gelişmiş sistemler, boruyu şekillendirme kalıbına girmeden önce belirli bir açıya döndürebilen ve karmaşık çok adımlı işlemlere olanak tanıyan servo kontrollü konumlandırmayı içerir.

6.3 İstifleyiciler ve Konveyörlerle Entegrasyon

İşlemden sonra, bitmiş tüpler tipik olarak bir istifleyici veya konveyör sistemi tarafından çıkarılır. Boru besleyicinin kontrol sistemi, sorunsuz aktarım sağlamak ve darboğazları önlemek için bu aşağı akışlı cihazlarla koordineli çalışabilir.

6.4 İnsan-Makine Arayüzünün (HMI) Rolü

HMI, tüm entegre sistemin kurulumu ve izlenmesi için merkezi nokta görevi görür. Operatörler istenen kesme uzunluklarını, ilerleme hızlarını ve diğer parametreleri girebilir ve HMI gerçek zamanlı durumu, alarmları ve üretim sayımlarını görüntüler. Modern HMI'lar genellikle dokunmatik ekran arayüzleri ve sezgisel grafikler içerir, bu da işlemi basitleştirir ve yeni operatörler için öğrenme eğrisini azaltır.

7. Bakım, Güvenilirlik ve Operasyonel Hususlar

Uzun hizmet ömrü ve tutarlı performans sağlamak için boru besleyicinin düzenli bakımı önemlidir. Aşağıdaki uygulamalar önerilir:

7.1 Önleyici Bakım Programı

Yapılandırılmış bir önleyici bakım programı şunları içermelidir:

• Günlük kontroller:Silindirin durumunu inceleyin, olağandışı gürültü veya titreşim olup olmadığını kontrol edin ve HMI okumalarını doğrulayın
• Haftalık bakım:Hareketli parçaları yağlayın, sensörleri temizleyin ve kılavuz bileşenlerin hizalamasını doğrulayın
• Aylık denetimler:Kayış veya zincir gerginliğini kontrol edin, acil durdurma işlevlerini test edin ve alarm geçmişini inceleyin
• Üç ayda bir servis:Servo motorların, dişli kutularının ve kontrol sistemi bağlantılarının derinlemesine incelemesini gerçekleştirin
• Yıllık revizyon:Makaralar, rulmanlar ve tahrik kayışları gibi aşınan parçaları değiştirin ve geri bildirim cihazlarını yeniden kalibre edin

7.2 Yaygın Sorunlar ve Sorun Giderme

Bazı tipik operasyonel sorunlar şunları içerir:

• Tutarsız ilerleme uzunluğu:Genellikle enkoderin yanlış hizalanması, makara kayması veya aşınmış tahrik bileşenlerinden kaynaklanır
• Tüp yüzey işaretleri:Kirli veya hasarlı kılavuz makaralardan kaynaklanan
• İşleme makinesine giren tüpün yanlış hizalanması:Genellikle aşınmış kılavuzlar veya yanlış ayarlama nedeniyle
• Besleyici ve kesme makinesi arasındaki iletişim hataları:Genellikle kabloların ve PLC program parametrelerinin kontrol edilmesiyle çözülür

7.3 Güvenlik Özellikleri

Modern boru besleyicileri, ışık perdeleri, acil durdurma düğmeleri ve korumalar açıkken çalışmayı önleyen güvenlik kilitleri gibi çok sayıda güvenlik özelliğiyle donatılmıştır. Bu güvenlik sistemlerine ilişkin uygun eğitim tüm operatörler için çok önemlidir.

7.4 Çalışma Süresini ve Güvenilirliği En Üst Düzeye Çıkarma

Güvenilirliği en üst düzeye çıkarmak için üreticiler orijinal yedek parçaların kullanılmasını, kritik yedek parçaların stokta tutulmasını ve temiz bir çalışma ortamının sürdürülmesini önermektedir. Ayrıca ekipman üreticisi tarafından sağlanan yazılım güncellemeleri performansı artırabilir ve yeni işlevler ekleyebilir.
